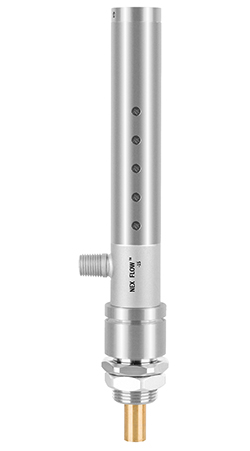

如何實現機箱/機柜、電控柜等工業現場的控制柜降溫與制冷散熱是一個大問題，打開柜門，用風扇吹和安裝機柜空調等散熱措施也會有很多的不足之處。在有壓縮空氣供應的條件下，Nex Flow機箱機柜冷卻器是一個低成本的完美解決方案。
1. Nex Flow機柜冷卻器特點：
1. 純機械結構，304 / 316 不銹鋼材質，非電氣設備，內部無化學物；
2. 體積小，重量不超過1公斤，接入氣源便可工作；
3. 內部無任何活動件、無磨損，免維護，使用壽命很長，一般都在10年以上；
4. 非常易于安裝，只需在柜體上開個直徑27mm的小孔即可；
5. 提供5年質保；
6. 防護級別：NEMA12(IP54) / NEMA4(IP66)。
2.機箱冷卻器工作模式動畫:
3.機箱冷卻器工作原理：

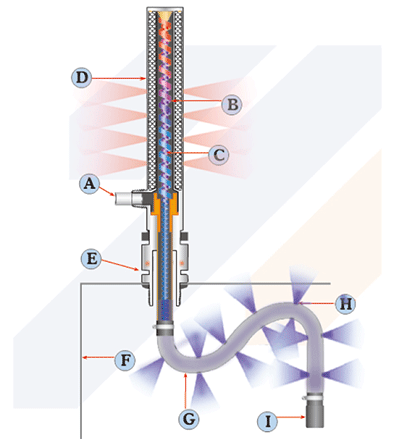

Nex Flow機箱機柜冷卻器的核心為渦流管，如右圖：（F）是機柜的柜壁，在柜壁上開個小孔，將機箱冷卻器插入， 并用隨附螺母固定好。
壓縮空氣由（A）進入機箱機柜冷卻器內部的渦流管后，渦流管將壓縮空氣分流成熱氣流（B）和冷氣流（C），熱氣流經過消音器后通過外殼（D）上的20個小孔排出，冷氣流（C）進入柜內， 經過冷氣分配單元（G）上的很多個小孔（H）排出，讓冷氣均勻的分布在柜內，冷氣分配單元的末端是一個消聲器（I），排出最后剩余的冷氣，同時降低冷氣流的噪音。
由于持續的冷風吹入，柜內存在微弱正壓，柜內被置換出來的熱氣經過機柜冷卻器的內置排氣口由（E）排出。而外界氣體與粉塵則無法進入柜內。
4.柜內溫度控制：
壓縮空氣在經過機箱冷卻器后，形成冷氣流被導入機柜進行降溫，可通過一個普通調壓閥， 調節總進氣量的大小即可方便調節柜內的溫度。
如果需要對柜內溫度進行恒溫控制，可加裝溫度控制部分，包括電磁閥、溫度控制器和溫度測量探頭（溫度控制器先設定好柜內目標溫度的上限和下限, 通過電磁閥來開啟和關閉供氣）。
很多情況下，通過合適的選型，是不用加裝溫控部分的，壓縮空氣實際流量的70％被轉換成為5～10℃的低溫氣體吹入柜內制冷。當柜子的需散熱量熱量與冷氣流的制冷量達到平衡時，柜內溫度不會再變化 。
5. Nex Flow機箱冷卻器型號與參數：
（ 備注：機箱冷卻器材質為不銹鋼 304 或316 可選， 默認為304不銹鋼 ）
說明：
1. SCFM：標準立方英尺/分鐘 SLPM：標準升/分鐘
2. 標準升與標準立方英尺是指空氣在常溫常壓下的狀態，即以上所示耗氣量是指被折算為空氣被壓縮前的體積大小。進氣壓力不同，耗氣量也會相應變化，所示耗氣量為6.9bar壓力下的耗氣量。
6.選擇合適的機箱冷卻器型號:
選型原則是根據柜子實際的需散熱量，找到最接近其制冷量的機柜冷卻器型號。 具體步驟如下：
1. 首先計算出機柜內所有電氣設備的耗電總功率，再然后按大致10%的發熱量計算出其總的發熱功率。

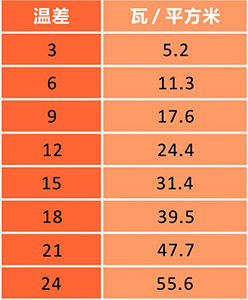

2. 計算出機柜的總表面積，依照最高環境溫度與機柜內目標溫度差值，按表折算出機柜從環境中的吸熱功率。（變頻器的發熱功率按4%估算）
3. 將電氣發熱總功率加上機箱吸熱總功率后，得到需制冷的總功率，對照機箱機柜冷卻器型號表，按上限選擇相應的型號。
例如：一個電控柜，柜內為PLC，開關等弱電控制設備，總耗電功率估算為800w， 柜體尺寸為2m*1.5m*0.7m，柜外車間環境溫度夏天最高40℃， 希望柜內溫度為32℃左右。
1. 柜內電氣發熱功率約為：800*10％＝80w
2. 柜體表面積為10.9平方米，柜體從環境中的吸熱功率為：10.9*17＝175w
3. 總的需散熱功率為：80+175＝255w
4. 對照型號表，應選擇60015型機箱冷卻器。
7.機箱冷卻器安裝及尺寸:
安裝注意事項：
1.由于壓縮空氣中普遍含有水分，所以需確保在使用前的過濾處理，以防損壞機柜內設備。
2.為保證供氣量，需采用∮12mm氣管供氣（隨貨的接頭也是接外經12mm的快插接頭），進氣壓力最好能在0.5Mpa以上。
3.為保證良好的制冷效果和節約能源， 柜體應盡可能的密封， 以防止內外冷熱氣流發生大的對流，而影響制冷效果。
8.冷氣流分配單元：
如圖，柜內冷氣分配單元為2m長的膠管，配有固定夾，末端為一個小消音器， 將膠管通過固定夾布置在機柜內壁上， 在發熱量大的部位多開一些排氣孔，發熱量少的部位少開一些，以讓冷氣可以均勻的分配在柜內。
9.側面安裝座（選配件）：
安裝時，機柜冷卻器需裝在機柜的頂部，以便于柜內的熱氣流能順暢的置換出去， 如果頂部不可安裝，也可以通過一個側面安裝座安裝在機柜的側上部。如圖:
10.參考視頻：
機柜冷卻器如何安裝在正壓柜上：
