Nex Flow Ring-Blade? 氣環擦洗器（環形風刀）是專門為管道、電纜，型材等產品提供連續吹除、干燥或冷卻的設備。根據科恩達效應原理，通過消耗少量的壓縮空氣，在引流30倍的環境空氣后，形成均勻的360度圓錐形氣流環，能快速吹除通過環中的管道、電纜等產品上的污物、水的物質。
相對環形鉆孔管和環狀噴嘴結構的系統，耗氣量更低，也更易于安裝和維護。

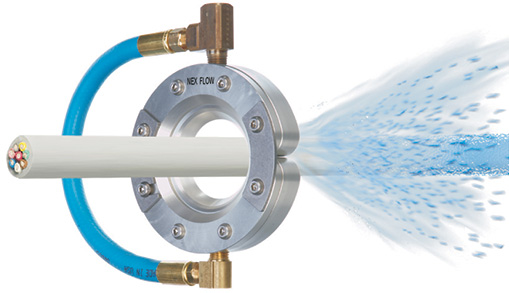

1.環形風刀工作原理：
如圖，壓縮空氣A進入環形風刀后， 通過內部0.05毫米的環形間隙吹出， 形成一個高速的薄氣流環。通過科恩達效應原理及風刀特殊的構造，此薄片氣流環將引流30倍的環境空氣B，而形成一個高強度的360°錐狀沖擊氣流順著產品的管裝表面C高速流動, 通過強剪切力將管件表面的水分或灰塵吹走。
2.環形風刀視頻：
3.Nex Flow環形風刀材質：
Nex Flow環形風刀材質為鋁合金或不銹鋼，鋁合金材質環形風刀經過表面陽極氧化處理，其抗腐蝕能力和表面硬度大大提高。不銹鋼環形風刀材質為304或316不銹鋼。

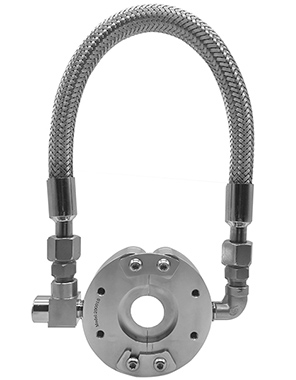

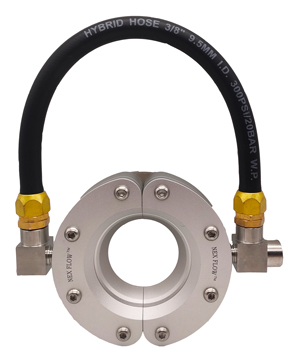

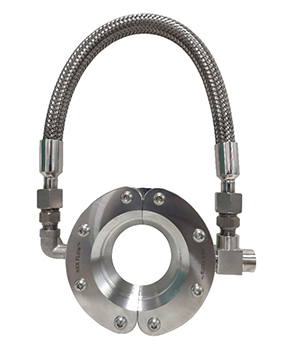

不銹鋼環形風刀 鋁合金環形風刀

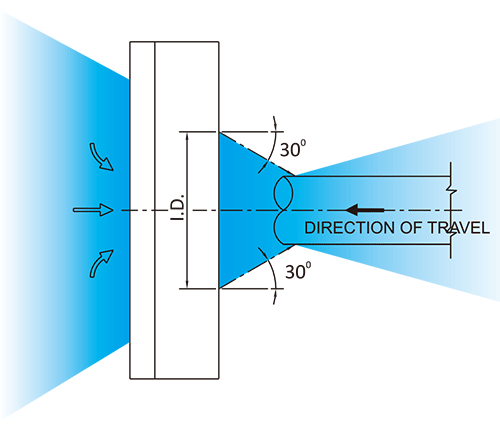

4.Nex Flow環形風刀氣幕錐度：
5.Nex Flow環形風刀特點:
1.無電器件、無活動件，免維護，安裝簡便。
2.設計為兩個半圓型組件的鏈接形式，易于打開和閉合。
3.引流30倍環境空氣，大流量、強沖擊力、低噪音。
4.提供5年質保。
6.Nex Flow環形風刀型號：
鋁合金環形風刀型號
不銹鋼環形風刀型號
說明：
如果是應用于吹水應用，為達到理想的效果，進氣壓力建議為0.55MPa或以上，圖中所示耗氣量也為此壓力下的參數。隨著進氣壓力的變化, 耗氣量也會發生相應變化。
環形風刀的出風口間隙是由不銹鋼墊片所形成, 單條墊片厚度為0.05mm, 出風口間隙也為0.05mm, 這可以滿足絕大多數應用, 對于需要更大風力的應用, 可以通過加裝墊片的方式來擴大間隙, 最大可為0.2mm, 隨著出風口間隙變大,風刀的耗氣量也會相應變大。
SLPM（標準升/分鐘）是指空氣在常溫常壓下的狀態， 即以上所示耗氣量是指被折算為空氣被壓縮前的體積大小。

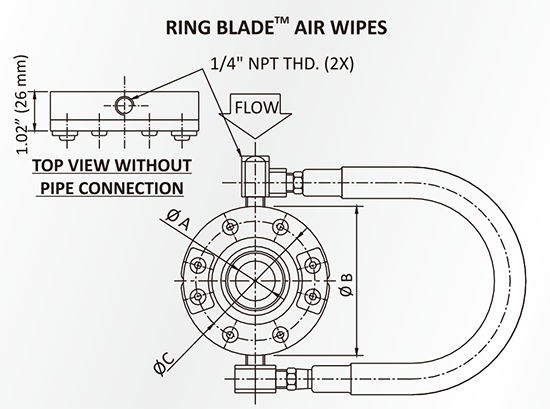

7.環形風刀尺寸：
8.安裝說明：
環形風刀由兩個半圓所圍成，通過兩個連接片連接，如上圖所示。。
每個半圓上的螺絲孔都為M6的通孔，其背面除端部的兩個螺孔被連接片所占用外， 其它螺孔都可用于安裝固定。
應用參考視頻：
1. 環形風刀吹掃機油測試， 測試型號：20001
